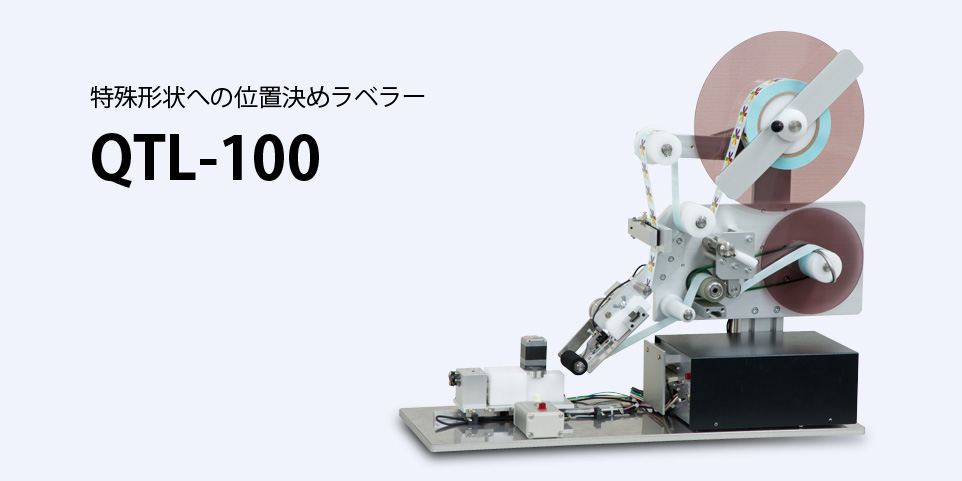

特殊形状用ラベラーQTL-100

特殊形状用ラベラーQTL-100

特殊形状用ラベラーQTL-100はユニークな形状に対してラベルを貼ります

形状が特殊でラベルを手で貼るしか方法がなかった用途にご検討ください。(ユニークな形状の化粧品や位置指定のある成型部品、搬送面が曲面であったり立てると不安定な小物など)

  • 容器を専用の治具で保持し、位置を確保する
  • 指定位置に対し±0.5mm以内の精度で商品価値が上がる
  • 手貼りに比べて作業効率が上がる
  • 卓上型の省スペース、100Vコンセントのみで運転可能

ラベルの貼り方と用途例

特殊形状用ラベラーQTL-100の対象ワークはユニークな形状の容器です

医薬品、化粧品、トイレタリー、食品、健康食品、その他プラスチック成型品など

特殊形状用ラベラーQTL-100の使用方法

  • 容器ホルダーにワークをセットし、プッシャーを手前に引きます
    ① 容器ホルダーにワークをセットし、プッシャーを手前に引きます

特殊形状用ラベラーQTL-100のスペック仕様

ラベル送りスピード 毎分11.4メートル
貼付能力 容器サイズやラベル貼り位置による
ラベル停止精度 ±0.1mm
ラベル貼り位置 ワーク平面の指定位置(打ち合わせ時に決定する)
貼付精度 進行方向に対して設定位置の±0.5mm以内
ラベル ロール状セルフラベル、外巻き、外径200mm以内、紙管内径76mm、台紙幅50mm以内
ラベルサイズ 送り長さ17mm以上、幅50mm以内(台紙巾含む)
貼付方法 上面の指定した位置にラベルを接着
動力源 電気AC100V、50/60Hz
寸法 220mm(幅)×620mm(長)×505(高)※容器サイズにより変わります
重量 11kg※容器サイズにより変わります
オプション タッチパネル、貼り位置検査オプション、安全カバー

ラベルと容器の寸法図

QTL-100で使用できるラベルは台紙幅で50mm以内で作成してください
